De kracht van de droge verbinding

Traditioneel onderscheiden we drie categorieën: natte verbindingen (zoals cementmortels), chemische verbindingen (zoals lijmen, harsen en PUR-schuimen) en droge, mechanische verbindingen. Hoewel chemische ankers en mortels onmisbaar zijn voor specifieke toepassingen, brengen ze op de werf ook uitdagingen met zich mee. Denk aan strikte uithardingstijden, temperatuurgevoeligheid en het feit dat ze naderhand vrijwel onmogelijk schadevrij te demonteren zijn.

In deze special laten we de natte en chemische technieken bewust links liggen en zetten we de schijnwerpers op de mechanische verankeringen: van het klassieke spreidanker tot de mo derne betonschroef. Wat zijn de belangrijkste selectiecriteria bij de werkvoorbereiding? Waar loopt het op de werf nog te vaak fout? En welke rol spelen mechanische ankers bij circulair bouwen?We staken ons licht op bij twee toonaangevende producenten in deze materie, Hilti en fischer, en via Buildwise kregen we ook medewerking van Anne Paduart, een onderzoekster met 20 jaar ervaring in het circulaire domein, die ook jarenlang werkte in onderzoek (PhD aan de VUB, Europese projecten als 'Buildings As Material Banks') en bij VITO als Senior Consultant. Momenteel is ze bedrijfsleider bij Reservoir, dat gebouwen scant om via 3D het hergebruikpotentieel van gebouwen en materialen sneller te detecteren en de financiële opportuniteiten te identificeren. Anne Paduart belicht specifiek het aspect circulair bouwen.

Uit de reacties blijkt hoe belangrijk de keuze en installatie van mechanische verankeringen zijn voor de constructieve veiligheid en het beperken van faalkosten. De producenten benadrukken ook het belang van correcte berekeningen, ETA-goedgekeurde ankers en een nauwkeurige montage op de werf.

Het voorbereidende werk

Voordat er überhaupt een boormachine wordt opgestart, begint het werk achter het bureau. Een foute inschatting in de ontwerpfase leidt onherroepelijk tot faalkosten of constructieve risico's op de werf. Maar welke variabelen bepalen nu écht de keuze voor een specifiek mechanisch anker?
fischer: "Het fundament van elke veilige verankering is de ondergrond. Je moet exact weten met welk basismateriaal je te maken hebt. Is het beton, bijvoorbeeld, dan is een basisvereiste dat je weet of het gaat om gescheurd of ongescheurd beton. Of heb je het integendeel over metselwerk? Ik schets dit maar om te verduidelijken hoe niet elk anker geschikt is voor elke ondergrond. Daarnaast moet je ook kijken naar de dikte en de druksterkte van dit materiaal. Pas wanneer die basis bekend is, bekijk je de krachten die erop gezet worden, de randafstanden en de omgevingsklasse, zoals binnen- of buitengebruik in verband met corrosie."
Hilti: "Voor ons is de grens heel duidelijk: zodra het om een structurele of constructieve toepassing gaat, mag de aannemer dit niet meer zelfstandig op gevoel beslissen. Dan is een formele berekeningsnota op basis van de parameters simpelweg verplicht."

Dat klinkt logisch, maar in de hectiek van de werkvoorbereiding worden cruciale parameters nog verrassend vaak over het hoofd gezien. Vooral de werkelijke draagkracht van bestaande constructies lijkt een struikelblok te zijn?
Hilti: "De grootste blinde vlek in de praktijk is de weerstand van het basismateriaal, vooral wanneer het níét over beton gaat, zoals bij ouder of variabel metselwerk. Men schat de kwaliteit daarvan vaak te hoog in."
fischer: "Ook de regelgeving rond European Technical Assessments (ETA's) wordt onderschat. Aannemers denken vaak dat een algemene 'CE-markering' volstaat. Maar binnen een ETA kunnen bepaalde diameters of lengtes van een specifiek product zomaar buiten de goedkeuring vallen voor een bepaalde ondergrond. Gelukkig hoef je dat tegenwoordig niet meer handmatig met de Eurocodes uit te rekenen. Nu bieden fabrikanten geavanceerde softwarepakketten aan, zoals FixXperience bij ons of Profis Engineering bij Hilti, om dit waterdicht te simuleren."

Spreidankers versus betonschroeven

Binnen het spectrum van mechanische verankeringen zien we een duidelijke technologische verschuiving. Het traditionele expansie- of spreidanker krijgt zware concurrentie van de betonschroef. Dat lijkt niet zomaar een trend, maar raakt de kern van hoe er op de werf met krachten en tijd wordt omgegaan. Het verschil zit hem in het verankeringsmechanisme: wrijving versus vormsluiting.
fischer: "Een traditioneel spreidanker werkt op basis van wrijving. Het expansiegedeelte wordt tegen de boorgatwand geduwd. Dat betekent dat er direct een hoge, lokale spanning in de ondergrond aanwezig is, zélfs als er nog geen belasting aan het anker hangt. Hierdoor heb je grotere randafstanden en dikker beton nodig om splijten te voorkomen. Een betonschroef daarentegen werkt op basis van vormsluiting. De schroefdraad snijdt zichzelf in het beton. Dat is nagenoeg spanningsloos, waardoor je veel dichter bij de rand en in dunnere betonlagen kunt werken."

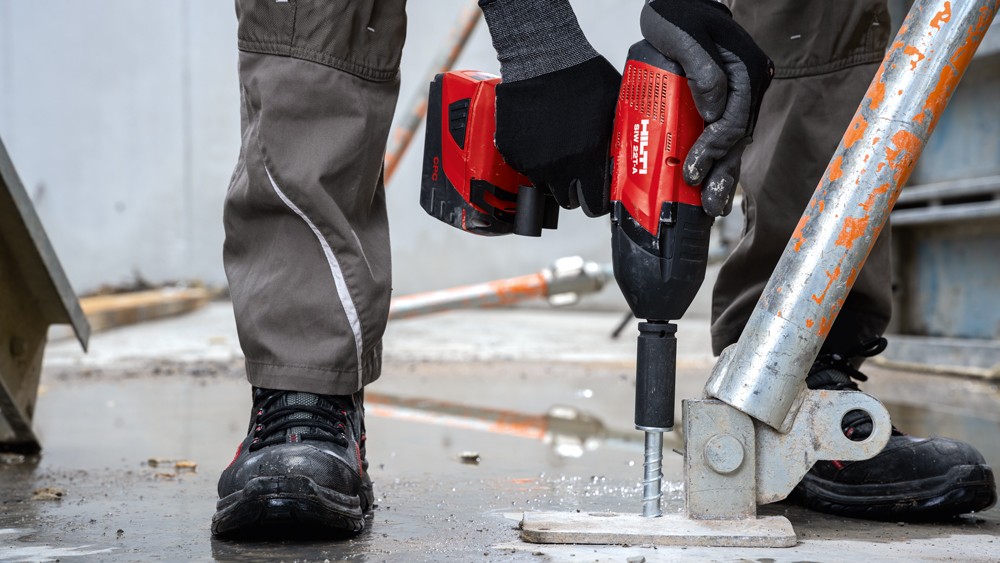

Hilti: "Voor ons is de betonschroef een enorme stap vooruit in het elimineren van installatiefouten. De overstap van een klassiek penanker (zoals onze HST4) naar een moderne betonschroef (zoals de HUS4-H) betekent dat het anker niet meer op een specifiek moment hoeft te worden aangedraaid, enkel vastschroeven volstaat. Zoiets werkt vele malen sneller en sluit risico's uit."
fischer: "Toch mag je het spreidanker niet afschrijven. Bij dicht gewapend beton biedt het spreidanker vaak nog voordelen. Wapening kan de snijdende draad van een betonschroef namelijk beschadigen, wat de belastbaarheid nadelig beïnvloedt. Bovendien ligt de absolute belastbaarheid van betonschroeven over het algemeen iets lager."

Waar loopt het (nog) fout?

Zelfs een perfecte berekening en het beste ETA-gecertificeerde anker zijn waardeloos als de uitvoering op de bouwplaats steken laat vallen. De kloof tussen theorie en praktijk is op veel werven hardnekkig. Fabrikanten en inspecteurs zien ondanks uitgebreide documentatie en trainingen dezelfde fouten terugkeren.
Hilti: "Het niet schoonmaken of uitblazen van het boorgat blijft met afstand de meest gemaakte fout. Blijft er stof achter, dan bereik je nooit de gewenste verankeringsdiepte. Het anker loopt vast of de kop breekt af."
fischer: "Inderdaad. En aannemers vergeten weleens dat de verankeringsdiepte de grootte van de 'spanningskegel' in het beton bepaalt. Hoe dieper het anker, hoe groter de kegel en hoe hoger de belastbaarheid. Ook het doorwerken met versleten boren is een probleem. Doe je dit, dan wordt het gat te klein, waardoor je het anker simpelweg kapotslaat of draait."

Naast het boorgat zelf is de manier van vastdraaien een kritiek punt. Het simpelweg op gevoel 'vastrammen' van ankers met een zware slagschroevendraaier is een recept voor verborgen gebreken.

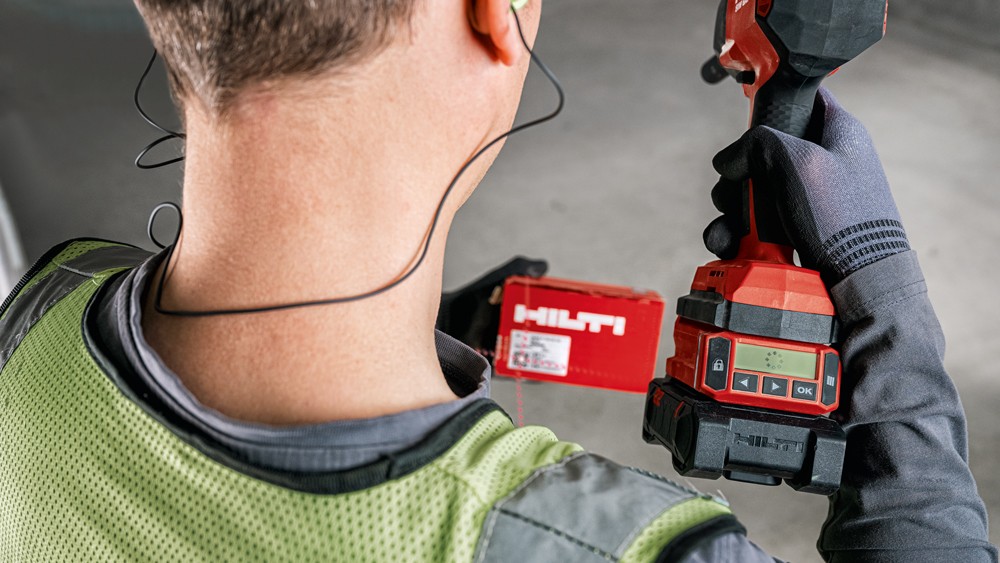

Hilti: "Te strak of te los aandraaien komt ontzettend vaak voor. Draai je een expansieanker te strak aan, dan trek je de conus volledig door de huls heen, waardoor het anker direct weer los komt te zitten. Om dat te voorkomen, ontwikkelden wij adaptieve koppelmodules (zoals de AT Module) die in combinatie met de slagmoersleutel softwarematig het exacte, goedgekeurde installatiekoppel garanderen."
fischer: "Bij betonschroeven hoef je het anker niet met een momentsleutel op het juiste koppel aan te draaien maar is er wel een maximum-koppel dat zal voorkomen dat de kop afbreekt. Er wordt dus ook een maximum koppel weergegeven voor de slagmoersleutel . Het is dan ook belangrijk de installatie te doen volgens de richtlijnen op de verpakking of de ETA-keuring. Als een werfleider snel een controle wil uitvoeren, moet hij op drie zaken letten: is het anker geschikt, klopt het boorgat (diepte/diameter) en wordt het juiste installatiekoppel toegepast?"

Circulariteit, wat met de lange termijn?

Mechanische verankeringen spelen inmiddels een hoofdrol in een heel andere discussie: die over circulariteit en veranderingsgericht bouwen. Waar chemische verbindingen materialen permanent met elkaar versmelten tot toekomstig sloopafval, beloven droge, mechanische verbindingen een schadevrije demontage. Maar hoe realistisch is dat op de lange termijn?
Anne Paduart: "De manier waarop een bouwdeel verbonden is, bepaalt inderdaad of het later als waardevol element of als afval uit een gebouw komt. Chemische en materiaalgebonden verbindingen zoals lijmen of cementmortels zijn in de regel onomkeerbaar. Mechanische bevestigingen zoals bouten, schroeven en klemsystemen maken het daarentegen mogelijk om bouwdelen los te nemen zonder ze te beschadigen. Dat maakt hergebruik met behoud van waarde mogelijk, of garandeert in elk geval een zuivere materiaalscheiding bij de recycling."

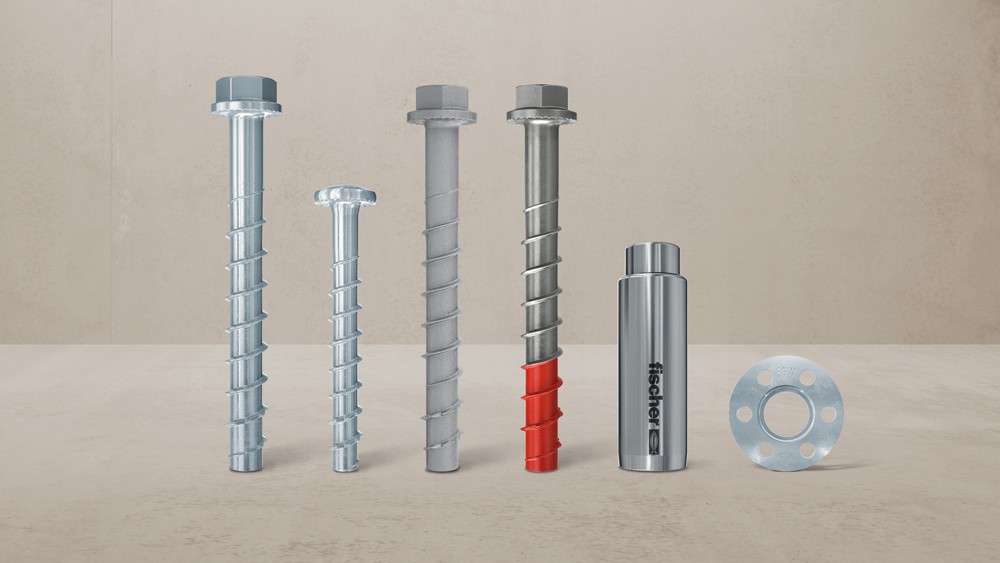

fischer: "Dat sluit aan bij de praktijk van de betonschroef. Een betonschroef kan aan het einde van de cyclus volledig worden verwijderd, waar een traditioneel doorsteekanker moet worden afgeslepen. Onze betonschroeven kunnen zelfs onder bepaalde voorwaarden worden hergebruikt."
Anne Paduart: "Je moet het als volgt bekijken: omkeerbaarheid werkt op meerdere niveaus. Ze maakt hergebruik van elementen mogelijk met behoud van hun waarde. Waar hergebruik niet haalbaar is, zorgt ze voor een zuivere materiaalscheiding, wat de recyclage verbetert. Tijdens de gebruiksfase laat ze toe om lagen met een kortere levensduur, zoals afwerking, bekleding en technieken, te vervangen zonder de langer levende lagen aan te tasten. De ontwerprichtlijnen veranderingsgericht bouwen van OVAM bieden een bruikbaar kader om verbindingen op dit vlak te beoordelen. Ze kijken niet alleen naar het type verbinding, maar ook naar de toegankelijkheid, de demontage met standaardgereedschap en de onafhankelijkheid van componenten."
"Toch mag men hierin niet overdrijven. Een bouwwijze waarin elke verbinding maximaal omkeerbaar is, verhoogt vaak de montagetijd. Omdat de arbeidskost vandaag zeer hoog ligt, kan dat de kostprijs aanzienlijk doen stijgen, terwijl de baten van demontage onzeker zijn en pas veel later vrijkomen. OVAM wijst er zelfs op dat complexe verbindingstechnieken de arbeidskost doen oplopen. Een afweging per bouwdeel is dus zinvoller dan een algemene regel. Voor elementen met een hoog toekomstig hergebruikpotentieel loont het om bewust in omkeerbare verbindingen te investeren. Het gaat dan om elementen met een hoge ingebedde waarde, gestandaardiseerde afmetingen, een lange levensduur of een grote kans op aanpassing, zoals structuurelementen, gevelpanelen, binnenwanden en technische installaties. Voor materialen met een beperkt hergebruikpotentieel kan een goede recyclagetoekomst volstaan: verbindingen die vooral een zuivere materiaalscheiding garanderen."
Mevrouw Paduart laat meteen ook een waarschuwing horen: "Verwar 'losneembaarheid' niet met 'toekomstige demontage'."
Anne Paduart: "Dat een verbinding in theorie losneembaar is, betekent niet dat ze over twintig of vijftig jaar ook effectief gedemonteerd kan worden. Daarvoor zijn verschillende eigenschappen nodig."
"Zo moet de verbinding losgemaakt kunnen worden zonder schade aan het element, de ondergrond of de bevestiging zelf. Na hermontage moet het element ook zijn prestaties behouden. Verder moet de bevestiging duurzaam zijn over de volledige levensduur van het element. Een vastgeroeste of gecorrodeerde bevestiging is in de praktijk niet meer omkeerbaar."
"Wat zeker niet mag vergeten worden, is dat de verbinding toegankelijk en onafhankelijk moet zijn. Een bevestiging achter pleisterwerk of een verlijmde afwerking bereik je enkel destructief. Elementen met een korte levensduur moeten daarbij het gemakkelijkst bereikbaar zijn en als eerste gedemonteerd kunnen worden. Elementen met een lange levensduur worden als eerste gemonteerd en als laatste gedemonteerd."
"Demontage moet bovendien eenvoudig blijven, met gebruik van standaardgereedschap en een beperkt aantal gestandaardiseerde bevestigingstypes. Systemen die specifieke tools of fabrikantgebonden kennis vereisen, lopen het risico later niet meer beschikbaar te zijn. Verbindingen moeten ook herkenbaar en gedocumenteerd zijn, via as-builtinformatie, een demontageplan of een materialenpaspoort. Demonteerbaarheid verliest daarnaast veel van zijn waarde als die ten koste gaat van luchtdichtheid, waterdichtheid, akoestiek, brandveiligheid of stabiliteit. Worden die functies ingevuld met kitten of schuimen, dan zit een mechanisch bevestigd element alsnog onlosmakelijk vast. Samendrukbare dichtingsprofielen en klemsystemen zijn hier beter geschikt."
"Tot slot moet het systeem ook bij de montage efficiënt zijn. De meest kansrijke systemen combineren een snelle montage, via klik- of railsystemen, voorgeboorde posities of prefabricage, met een even eenvoudige demontage."
Hilti: "De digitalisering helpt ons bij dit alles. Door de inzet van digitale gebouwlogboeken en materialenpaspoorten leggen we nu al exact vast waar welke ankers zitten en hoe ze gedemonteerd moeten worden. Zo weet een partij die over veertig jaar de demontage doet exact waar ze aan toe is."

De toekomst: slimmer en sneller

De mechanische verankering evolueert van een passief stuk staal naar een geïntegreerd onderdeel van het digitale bouwproces. De focus voor de komende jaren ligt op het combineren van extreme prestaties met een foutloze, snelle installatie.
Hilti: "De toekomst zit in de combinatie van engineering en slimme ondersteuning op de werf. Door softwarematige berekeningen (Profis Engineering) te koppelen aan slim gereedschap op de werf, zoals onze adaptieve koppelmodules, sluiten we de menselijke foutenmarge bij de installatie nagenoeg uit. Dat zorgt voor snelheid én aantoonbare kwaliteit."

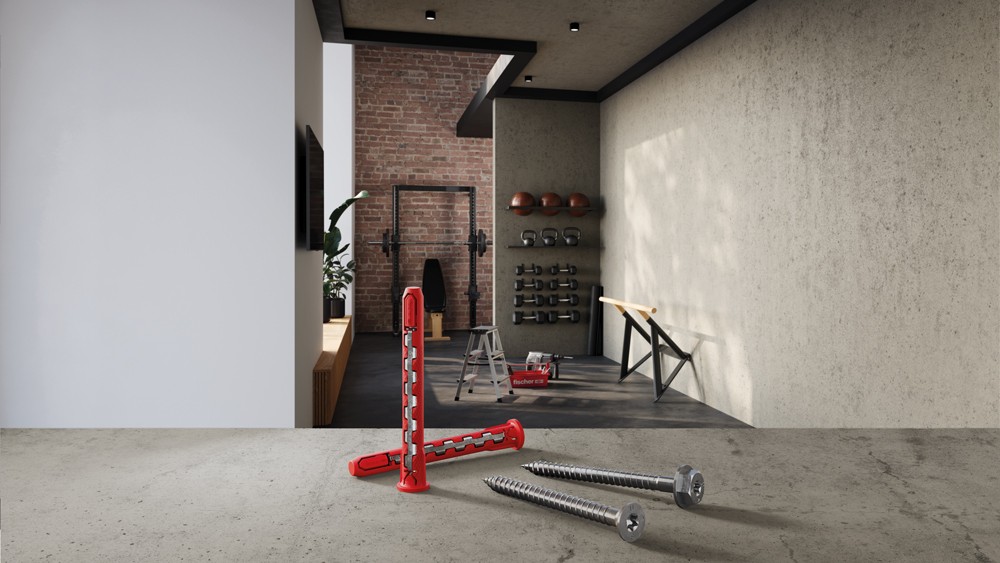

fischer: "De directe winst voor de aannemer zit de komende tijd in slimme productinnovaties die het installatiegemak vergroten. Denk aan hybride ankers zoals onze HybridPower. Die systemen combineren de zeer hoge belastbaarheid van een zwaar metalen anker met het installatiegemak van een traditionele constructieplug en een weerstand tegen brand. Dit alles met een ETA-goedkeuring. Dat is waar de man of vrouw op de werf direct tijd en dus geld mee wint."
